Электрокардиограф одно/трехканальный с возможностью подключения к ПК с программой 12-канального анализатора и архиватора

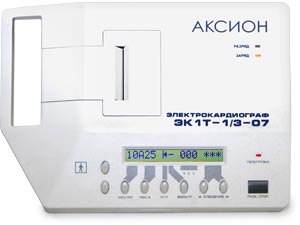

Электрокардиограф ЭК1Т-1/3-07 «АКСИОН» предназначен для регистрации электрокардиограмм в ручном или автоматическом режиме. В автоматическом режиме производится синхронная регистрация 12 стандартных отведений: I, II, III, aVR, aVL, aVF, V1-V6. Длительность съема ЭКГ — 3,5 сек. Обеспечивается режим регистрации ЭКГ по 3-м отведениям одновременно.

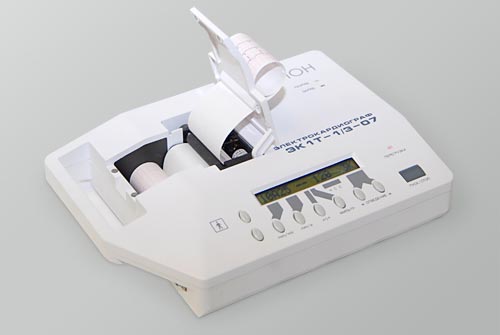

Регистрация сигналов производится термопечатающим механизмом фирмы SEIKO на термобумаге шириной 58 мм. Прибор обеспечивает печать масштабной сетки с шагом 1 мм. Одновременно с регистрацией отведений производится измерение частоты сердечных сокращений, величина которой отображается на ЖК-индикаторе и термобумаге.
Встроенные высококачественные цифровые фильтры (сетевой и антитреморный) существенно улучшают качество регистрации электрокардиограммы.
Питание прибора осуществляется от сети переменного тока и от встроенной аккумуляторной батареи. Зарядка может производиться одновременно с регистрацией кардиограммы. Встроенная аккумуляторная батарея обеспечивает регистрацию не менее 60-ти кардиограмм без дополнительной зарядки.
В приборе имеется звуковая сигнализация сердечного ритма и аварийных ситуаций. Электрокардиограф снабжен индикаторами контроля состояния аккумуляторной батареи и перегрузки усилителя биопотенциалов.
Применение ПК позволяет просматривать ЭКГ на экране монитора в режиме реального времени в формате 1, 3-х, 6-ти или 12-ти отведений одновременно; включать по усмотрению сетевой, антитреморный фильтр или фильтр дрейфа изолинии; изменять скорость развертки и масштаб; сохранять ЭКГ в архиве или отдельном файле с указанием данных о пациенте; распечатывать всю ЭКГ или выбранный участок на принтере, подключенном к ПК. Программное обеспечение, необходимое для совместной работы прибора и ЭВМ, входит в комплект поставки.
По электробезопасности электрокардиограф ЭК1Т-07 «АКСИОН» соответствует требованиям, предъявляемым к медицинским изделиям класса II типа BF ГОСТ Р 50267.0-92, ГОСТ Р 50267.25-94. В приборе предусмотрена защита от импульсов дефибрилляции.
В комплект поставки входят: электрокардиограф, сетевой блок питания, кабель пациента, кабель заземления, 4 конечностных прижимных электрода, 6 грудных присасывающихся электродов, 2 рулона термобумаги, кабель для связи с ПК, CD с программой, футляр для переноски прибора и принадлежностей.
Технические характеристики
• Диапазон входных напряжений — от 0,03 до 5 мВ.
• Чувствительность — 5; 10; 20 мм/мВ.
• Скорость движения носителя — 25, 50 мм/сек.
• Эффективная ширина записи — не менее 48 мм.
• 3-канальная печать одновременного наблюдения.
• При работе с ПК формирование ЭКГ в виде отдельного файла для передачи по сети Internet.
• Диапазон измерений частоты сердечных сокращений (ЧСС) — от 30 до 240 ударов в минуту.
• Питание электрокардиографа
— от сети переменного тока 220/50 В/Гц,
— от встроенной аккумуляторной батареи 7,2 В.
• Мощность, потребляемая от сети переменного тока — не более 20 ВА.
• Масса:
— электрокардиографа — 1,75 кг,
— сетевого блока питания — 0,95 кг.
• Габаритные размеры:
— электрокардиографа — 296×217×66 мм,
— сетевого блока питания — 155×77×55 мм.
|
